Verzahnungen sicher auslegen

MDESIGN gear

MDESIGN gear

Verzahnungen für alle Anwendungen berechnen

Anhand aktuell gültiger Normen (DIN, ISO, AGMA), Berechnungsvorschriften (VDI) und Fachliteratur ist es Ihnen mit den in MDESIGN gear enthaltenen Berechnungswerkzeugen möglich, erweiterte Verzahnungen technisch korrekt nachweisen zu können. Dabei unterstützt MDESIGN bei der Auslegung, Nachrechnung und Optimierung von:

  • Stirnrad-Berechnungen nach AGMA und ISO
  • Kegel- Hypoidrad-Berechnungen nach AGMA und DNV
  • Kunststoffzahnräder
  • Schraubräder
  • Kronenräder
  • Hohlrädern mit Kranzeinfluss
  • Graufleckentragfähigkeit für Stirnradpaare
  • Zahnflankenbruch
  • Verdrehflankenspiel
  • Prüfmaße

Transparenz und Dokumentation

Mit Grafiken, Hinweisen und geschlossener Berechnungsdokumentation bietet MDESIGN Ihnen komplette Transparenz zur Ergebnisermittlung. Ob im HTML-, RTF- oder PDF/A-Format, die in MDESIGN erstellte Ergebnisdokumentation beinhaltet neben den Berechnungsergebnissen zugrundeliegende Methoden, Berechnungsvorschriften und Normen, Geometrie- und Werkstoffdaten sowie grafische Auswertungen.



Variantenrechnung zur Optimierung

Um Sie in die Lage zu versetzen, Variantenrechnungen in kürzester Zeit durchführen zu können, beinhaltet MDESIGN die Möglichkeit der parametrischen Analyse. Hierbei werden Eingabegrößen einer Berechnung automatisch variiert und die Anzahl sowie Größe der Schritte für jede Eingabegröße frei gewählt. Die Auswirkungen der variierenden Eingaben auf die Berechnungsergebnisse können anschließend mit Hilfe der übersichtlichen Darstellung schnell und zutreffend interpretiert werden.

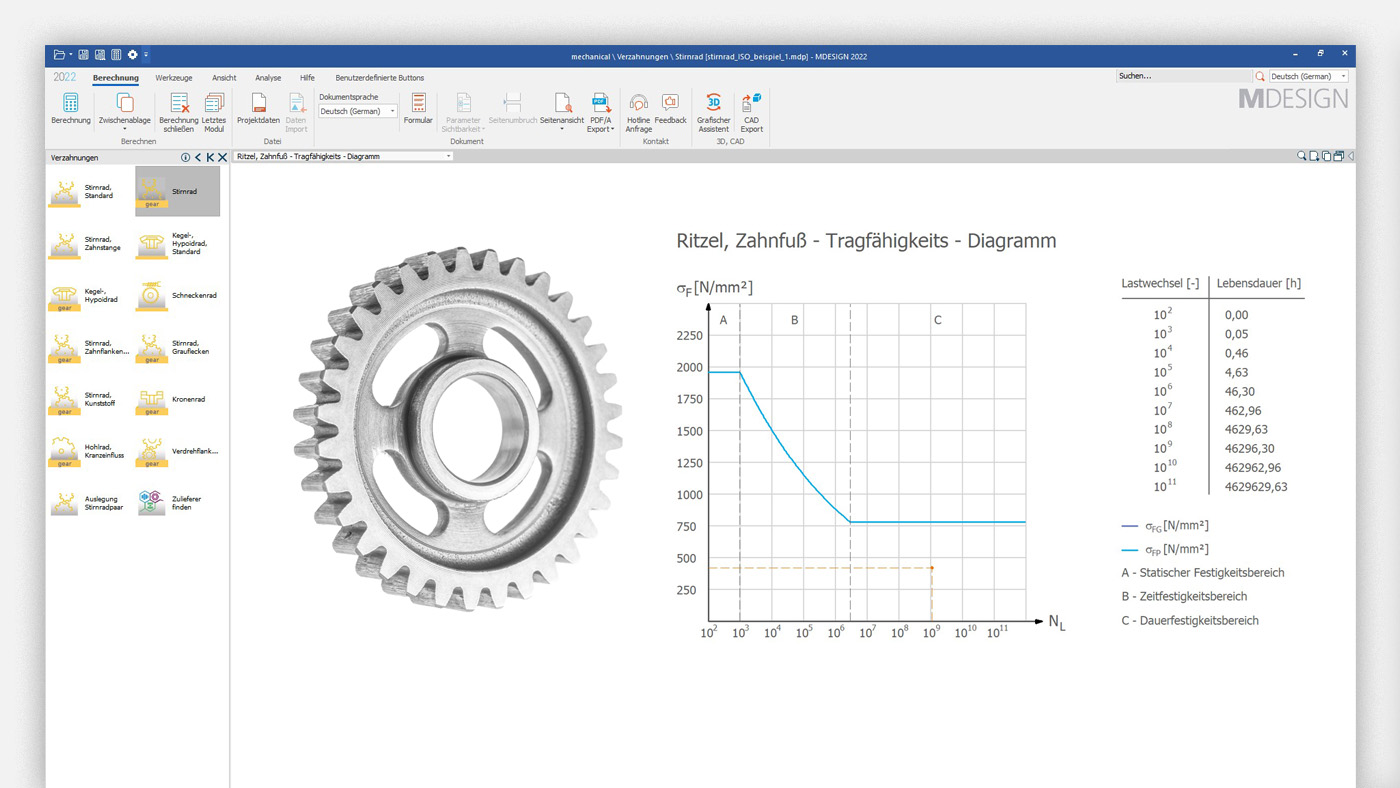

Tragfähigkeit prüfen

Mit dem Expertenmodul MDESIGN gear Tragfähigkeit und Lebensdauer schnell per Diagramm prüfen.

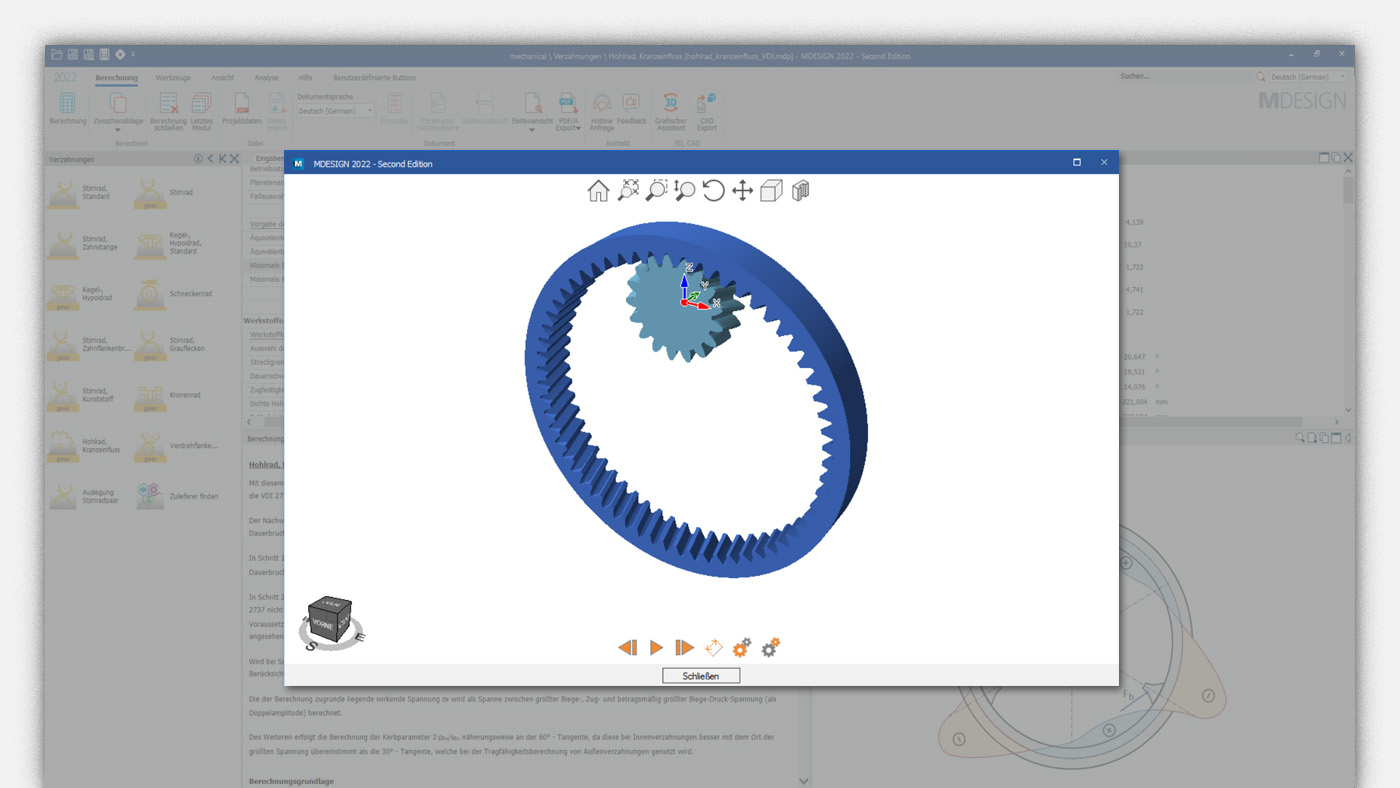

Berechnung Hohlrad

Der 3D-Assistent in MDESIGN gear visualisiert sofort Ihre Berechnungergebnisse.

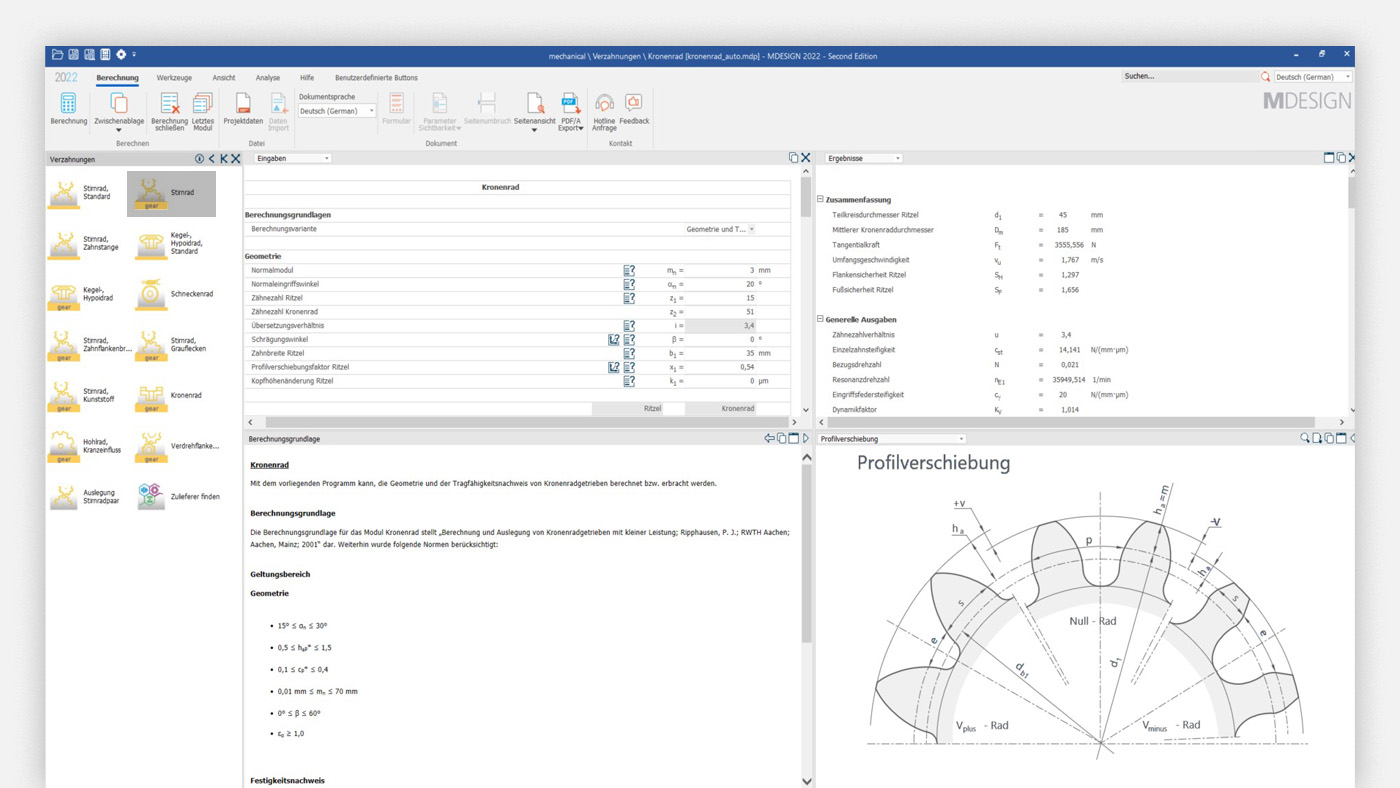

Berechnung Kronenrad

Alle Details Ihrer Kronradberechnung auf einen Blick.

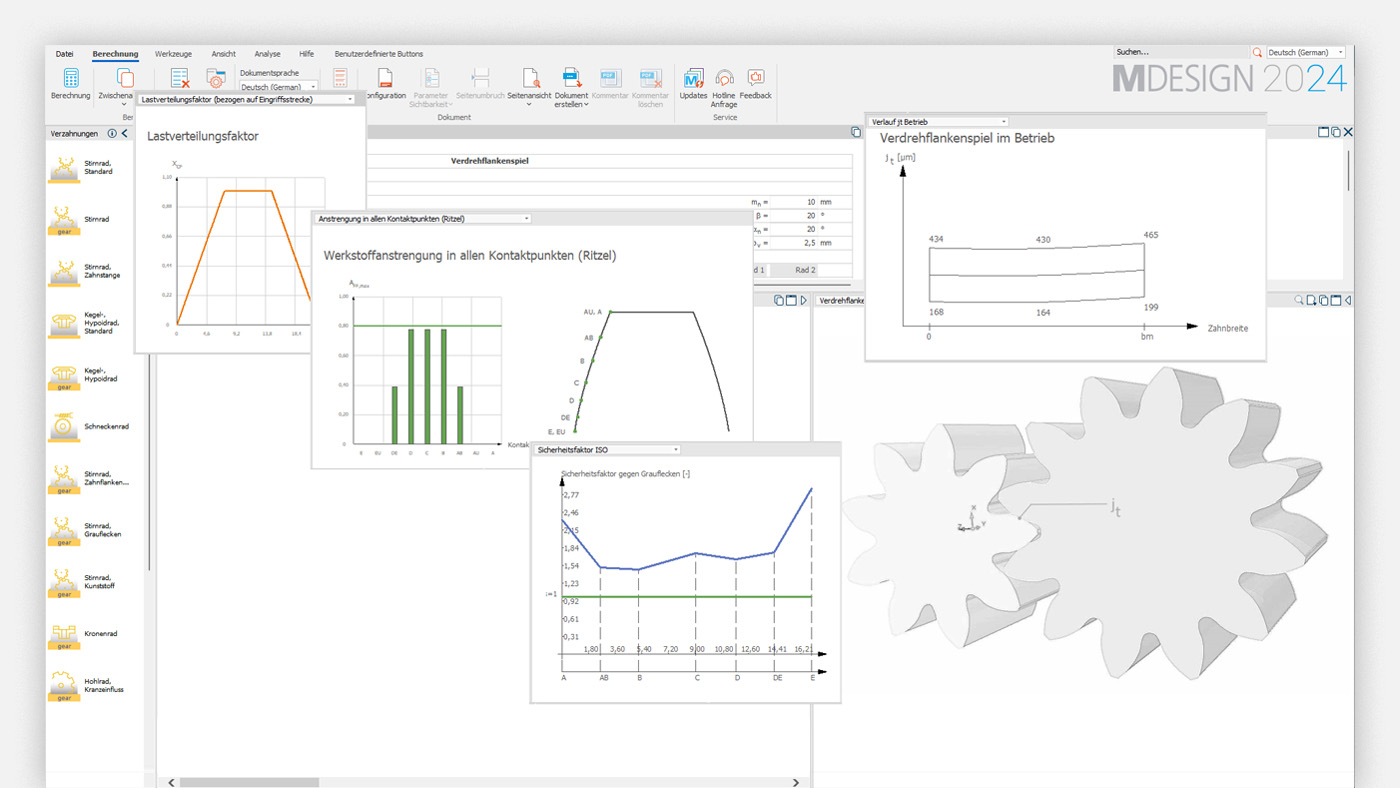

Einflüsse der Randbedingungen

In allen Berechnungsmodulen unterstützen grafische Auswertungen bei bei Ergebnisbeurteilung

Vielseitig einsetzbar

MDESIGN 3D-Modell für CAD-Export


NOCH MEHR ANWENDUNGSLÖSUNGEN?

Zu den Expertenmodulen

+
  • Schnelle Kombination von Maschinenelementen und
    Bewertung als Baugruppen
  • Intuitive 3D-Modellierung mit sofortiger Bauteilberechnung
  • Softwaregestützte Optimierungsverfahren für
    Prototypentwicklung
  • Vielfältige Makro- und Mikrogeometrie-Optimierung
  • Problemloser Datenaustausch mit gängigen CAD-Systemen
Mehr zu MDESIGN gearbox

+
  • Flankenbreite und Eingriffsrichtung
  • Klare Visualisierung für Einzel- und Gesamteingriff
  • Schnelle Festhaltung des Spannungsverhältnisses
  • Stirnräder
  • Verhältnis max. zu durchschnittlicher Spannung
Mehr zu MDESIGN LVR/LVRplanet
